Коррозионностойкие виброустойчивые
|

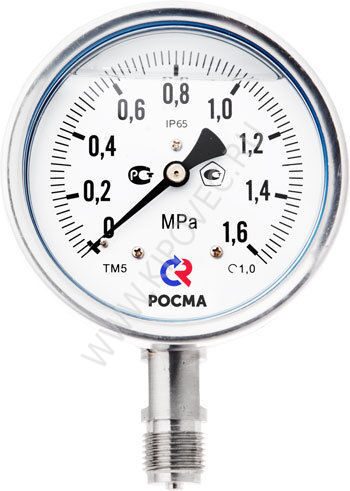

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение. |
 |
| Диаметр корпуса ТМ 40, 50, 63, 100, 150 мм ТВ, ТМВ 63, 100, 150 мм Класс точности Ø100, 150 1 Ø63 1,5 Ø40, 50 2,5 Диапазон показаний давлений ТМ (Ø40, 50) 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа ТМ (Ø63, 100, 150) 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа ТВ −0,1…0 МПа ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — только для Ø100, 150 мм Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Рабочая температура Окружающая среда: −20…+60 °C (глицерин ПК-94) −60…+60 °C (силикон АК-50) −60…+60 °C (без заполнения) Измеряемая среда: −30…+200 °C (без заполнения) −30…+100 °C (с заполнением) Корпус IP65, нержавеющая сталь Кольцо Нержавеющая сталь Ø100, 150 — байонетное Ø40, 50, 63 — завальцованное Чувствительный элемент Нержавеющая сталь Трибко-секторный механизм Нержавеющая сталь |
Циферблат Алюминий, шкала черная на белом фоне Стрелка Алюминий черного цвета Стекло Органическое Штуцер Нержавеющая сталь Присоединение Радиальное — Ø все; Осевое — Ø40, 50, 63; Эксцентрическое — Ø100, 150 Резьба присоединения Ø100, 150 G½, M20×1,5, NPT½ Ø63 G¼, M12×1,5 Ø50 G¼ Ø40 G⅛ Другие резьбы под заказ. Марка стали Корпус и кольцо — 08Х18Н10 Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2 Межповерочный интервал 2 года Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
