С электроконтактной приставкой
|

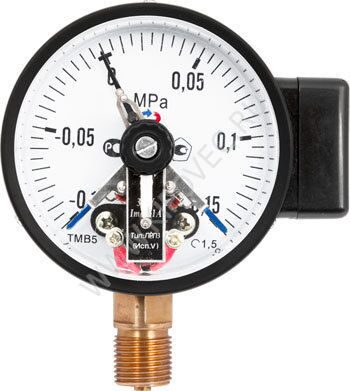

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
|
 |
| Диаметр корпуса 100, 150 мм Класс точности 1,5 Диапазон показаний давлений ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТВ* −0,1…0 МПа ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — только исполнение I, II, V. Рабочая температура Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C Конструкция Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Принцип действия Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Электрическая схема Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)** ** — только ТМ Тип контактов с магнитным поджатием, серебряное покрытие Максимальное напряжение −220 В, ~380 В Максимальный ток 1 А Максимальная разрывная мощность контактов 30 Вт, 50 В·А Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний ±4 |
Корпус IP40, сталь, цвет черный Кольцо Сталь, цвет черный Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием) Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ) Трибко-секторный механизм Медный сплав Марка стали Корпус, кольцо — сталь 10 Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Присоединение Радиальное Резьба присоединения G½ или М20×1,5 Межповерочный интервал 2 года Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
